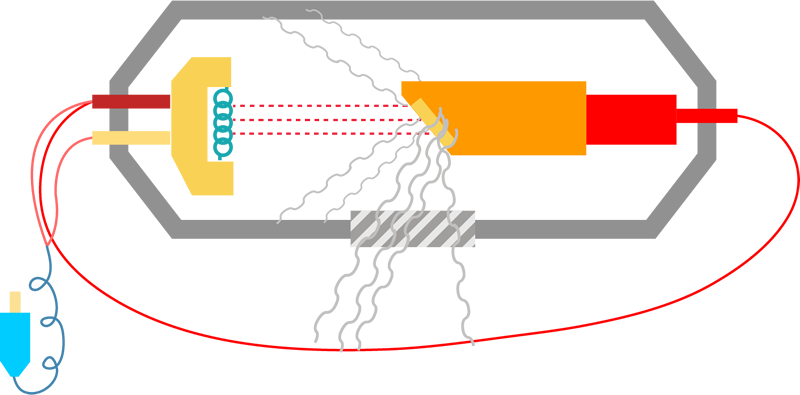

O filamento é eletricamente aquecido e uma nuvem de elétrons é produzida ao seu redor;

A alta voltagem (diferença de potencial) no tubo acelera os elétrons a uma velocidade muito grande em direção ao ânodo;

O dispositivo focalizador aponta o feixe de elétrons para a área focal no anteparo;

Os elétrons bombardeiam o anteparo e são freados subitamente ao repouso;

A energia perdida pelos elétrons é transformada em calor (cerca de 99%) ou raios X (cerca de 1%);

O calor produzido é removido e dissipado em todas as direções pelo bloco de cobre e pelo óleo circundante;

Os raios X são emitidos em todas as direções a partir do anteparo. Aqueles que atravessam a pequena janela no revestimento de chumbo constituem o feixe usado para propósito de diagnóstico.
